材料电磁特性测试方案
材料电磁特性应用
• 信号传输：低损耗低介电的高频高速材料
• 信号屏蔽：高损耗的屏蔽材料
• 数据中心：低损耗低介电的冷却液
• 生物医疗：通过人体介电常数进行核磁检测
• 环境监测：检测空气或者海水介电特性变化
• 食品安全：通过饮料的介电特性分析成分
材料电磁特性应用
• 信号传输：低损耗低介电的高频高速材料
• 信号屏蔽：高损耗的屏蔽材料
• 数据中心：低损耗低介电的冷却液
• 生物医疗：通过人体介电常数进行核磁检测
• 环境监测：检测空气或者海水介电特性变化
• 食品安全：通过饮料的介电特性分析成分
系统概述
第五代移动通信技术（5th Generation Mobile Communication Technology 简称 5G）是具有高速率、低时延 和海量连接特点的新一代宽带移动通信技术，是实现人机物互联的网络基础设施。随着 5G 技术的演进，对材料提出了更高的要求 ：
• 良好可控的介电常数⸺直接影响微带传输线的特性阻抗，天线和天线罩的性能
• 良好的屏蔽性能
• 低损耗因子
• 高导热系数
• 低 TCDk（Dk 热系数）
• 严格控制的介质厚度
• 铜箔粗糙度 材料电磁特性测试主要包括介电常数、磁导率及损耗角正切的测量，对用于射频和微波电路的材料，准确的测 量其高频时的介电常数、磁导率和损耗角正切非常重要。
材料测试方案的选择 ：
• 频率范围
• εr 和 μr 预期值
• 要求的测量精度
• 材料属性 ( 例如均质、各向同性 )
• 材料形态 ( 例如液体、粉末、固体、薄片 )
• 样品大小限制
• 对材料的破坏和非破坏性
• 接触或非接触
• 温度
选择合适的方案：

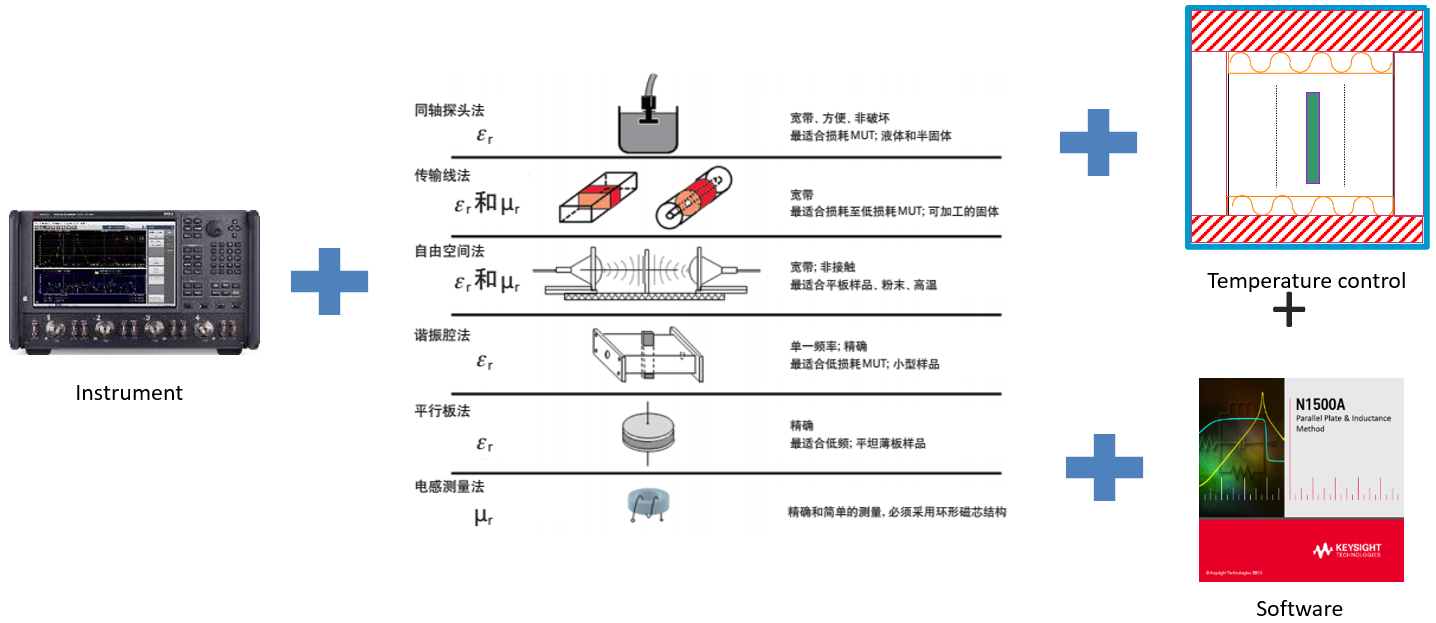

仪表 + 夹具 + 软件

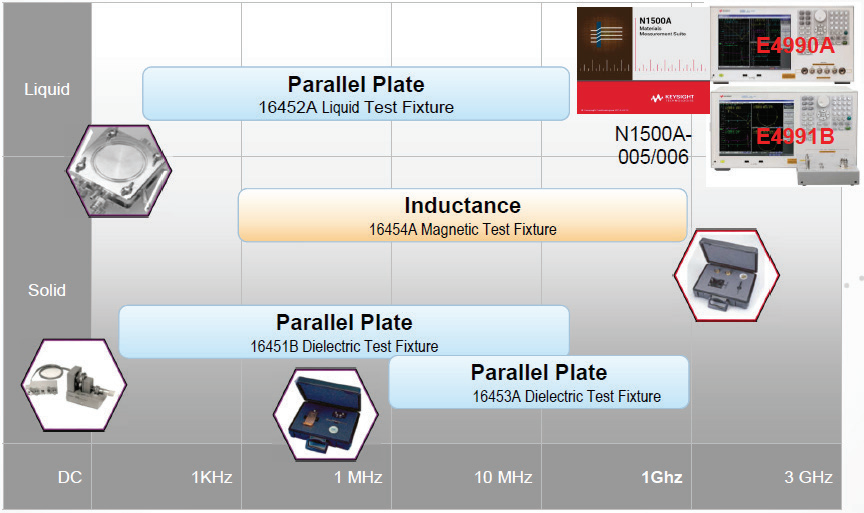

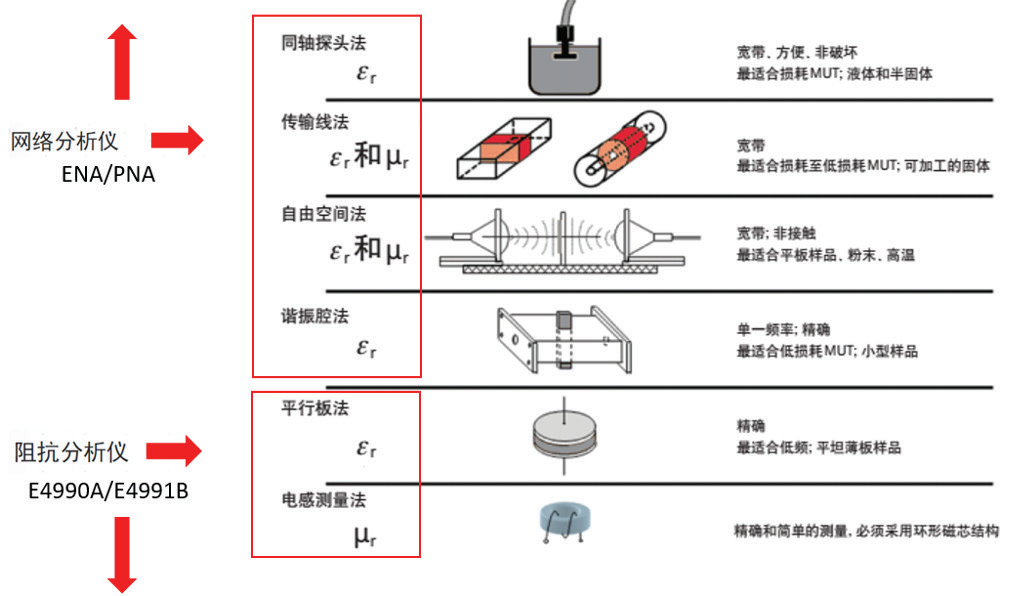

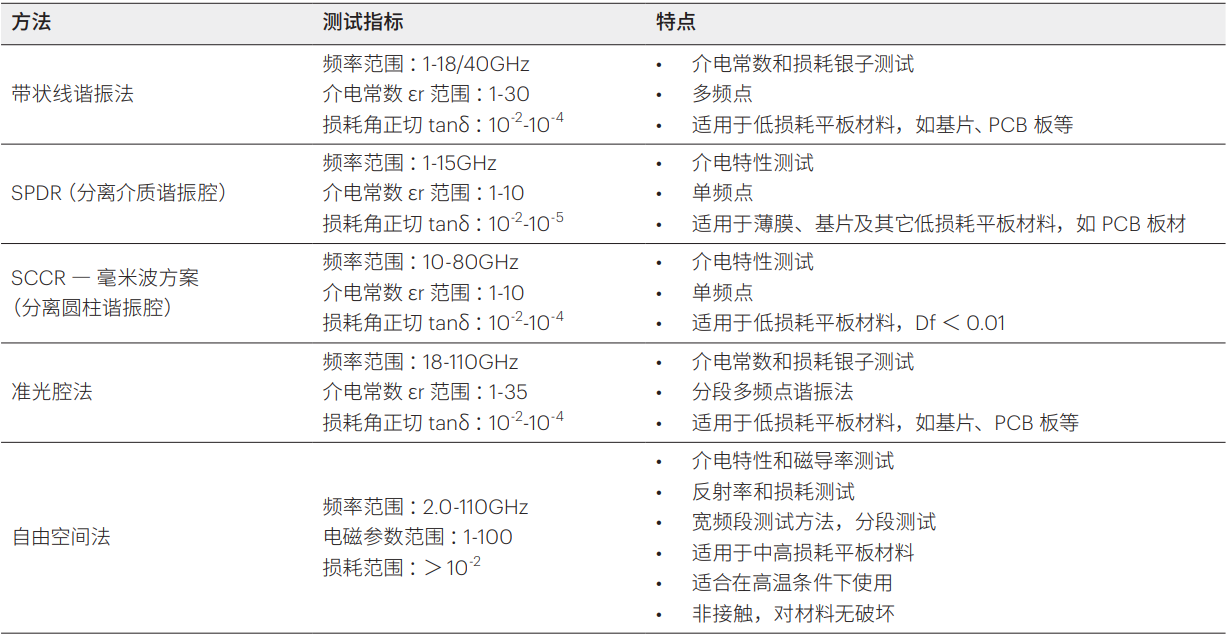

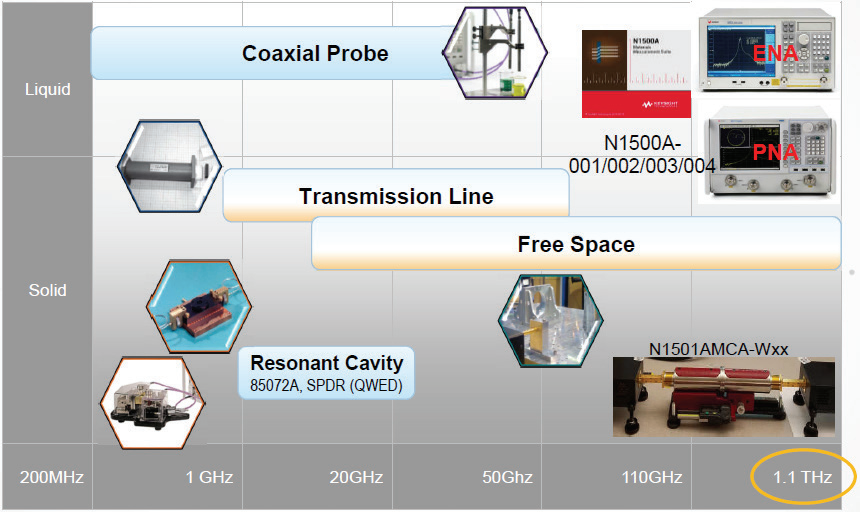

材料测试不同方法介绍：
系统特性
• 介电常数/磁导率/损耗角正切/反射特性/衰减/屏蔽特性等参数电磁特性测试
• 频率范围覆盖DC-110GHz，甚至THz
• 具有业内最好的性能和指标；使用了静电防护电路，具有很强的抵抗 ESD 损害能力；在系统动态范围、底噪、 轨迹噪声、最大输出功率、相噪和谐波等指标均有明显优势，保证了测试结果的精度、稳定和可重复性
• 可以测试静态 IV 参数，动态电容和栅极电荷等参数
• 可定制的夹具适用于不同属性、形态和大小的材料
• 自主开发的材料测试软件可程控网络分析仪，操作简单，并自动输出测试报告

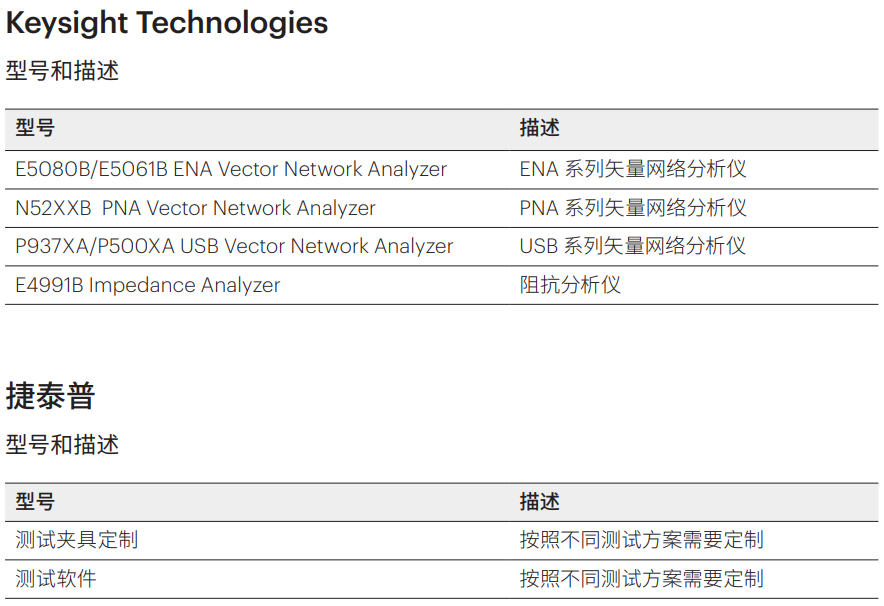

订购信息
