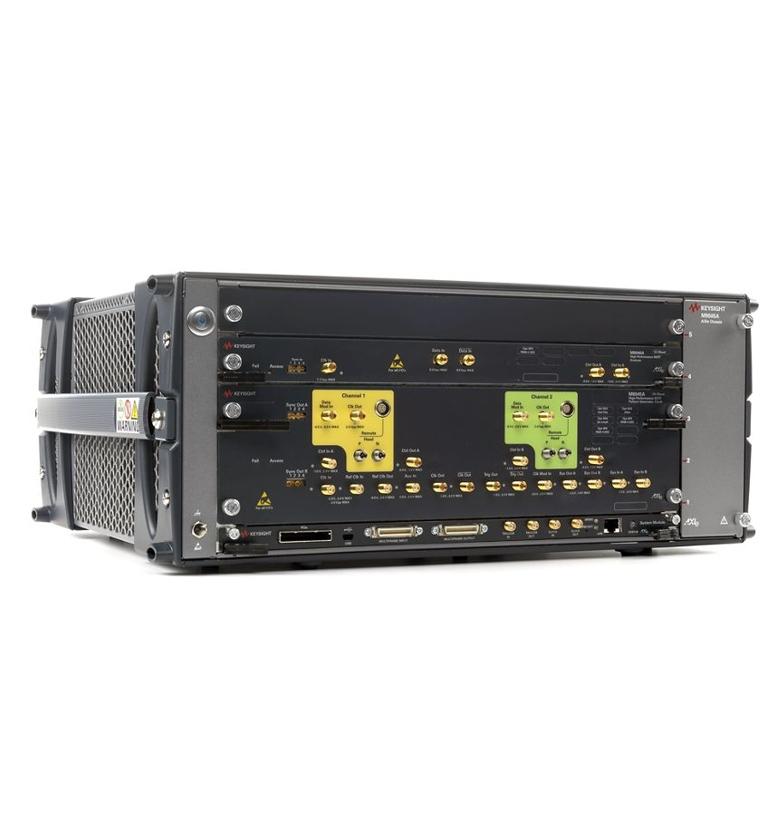

M8040A 64 GBaud 高性能比特误码率测试仪

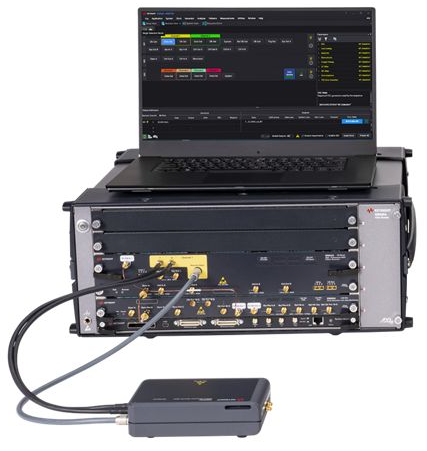

       M8040A 高性能 BERT 的跳变时间更短，固有抖动更低，能够提供数据速率高达 64 GBaud 的纯净 NRZ 和 PAM4 信号。 M8040A 的远程前端和 1.85 mm 短电缆使测试点可以尽量接近被测器件，最大限度降低有损通道造成的信号衰减。

特点：

• 2 至 64 GBaud 的 PAM4 信号数据速率
• 真正的实时 PAM4 误码检测能力，数据速率高达 58 GBaud
• 内置去加重、分析仪均衡和时钟恢复功能
• 整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和时钟/2 抖动
• 每个模块有两个码型发生器通道，用于仿真干扰源通道
• 8/16/32/64 GT/s PCI Express® 交互式链路训练和 SKP OS 过滤
• 可以通过算法生成 PRBS、QPRBS 码型，也可以使用保存在存储器中的码型或是通过码型序列发生器生成的码型
• 用于 PAM4、Gray 编码、FEC 编码、预编码器和误码分布分析
• 所有选件和模块均可升级
• 提供真正的误码分析功能，能够提供准确且可重复的测量结果，从而优化您的器件的性能裕量

目标应用：

       M8040A 专为研发和测试工程师设计，帮助他们表征芯片、器件、收发信机模块和子组件、电路板以及系统。这些被测器件和系统配有串行 I/O 端口，数据速率高达 32 GBaud 和 64 GBaud，主要在服务器、计算、数据中心和通信行业中使用。

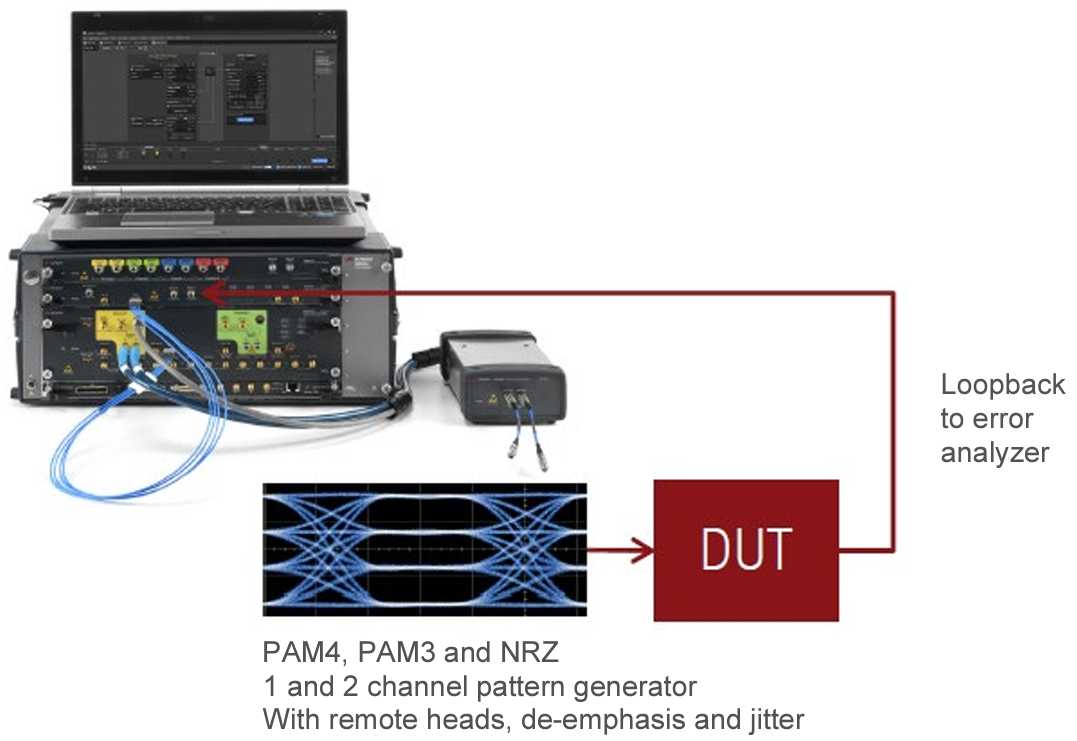

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光缆的专有接口。

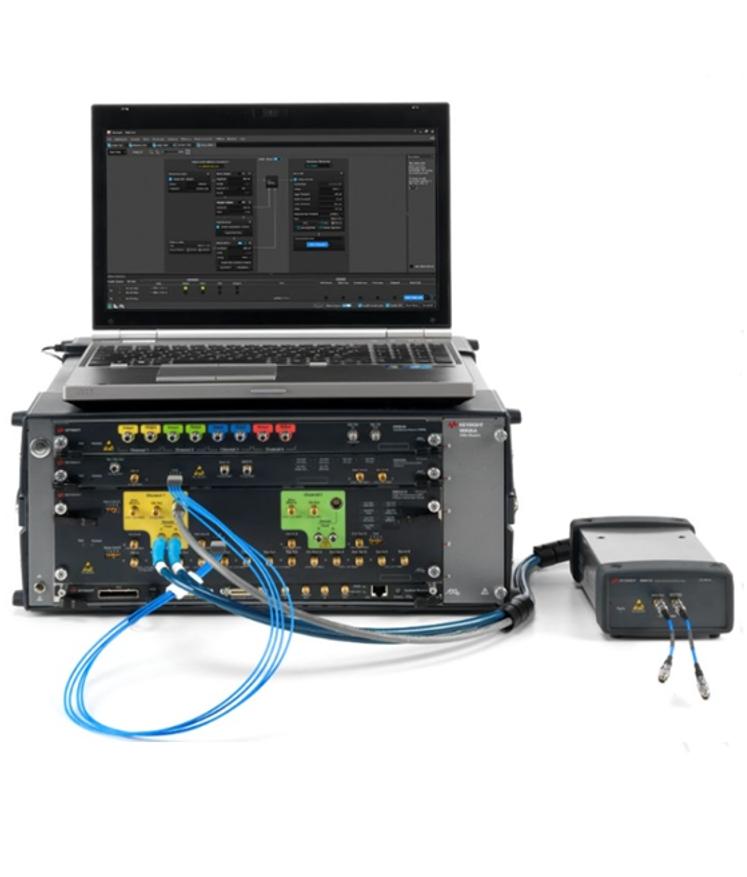

M8050A 120 GBd 高性能比特误码率测试仪

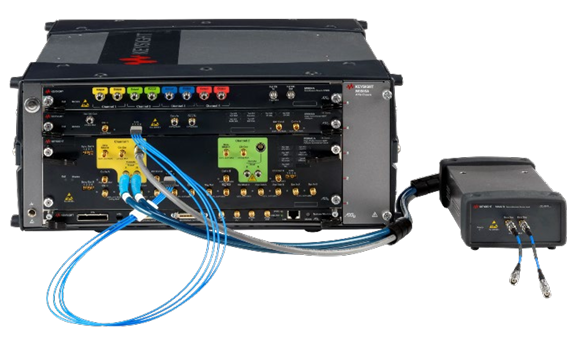

       Keysight M8050A 高性能比特误码率测试仪（BERT）能够准确表征下一代数据中心网络和服务器接口中所使用的接收机。 M8050A 具有出色的信号完整性，并且支持 NRZ、PAM4、PAM6 和 PAM8 信号以及高达 120 GBd 的数据速率，其灵活的体系结构还支持 1.6T 路径查找以及其他先进技术。

特点：

• 符号率：2 GBd 至 120 GBd
• 支持非归零（NRZ）、PAM4、PAM6 和 PAM8 线路编码
• 内置七个分流器去加重，可以改善通道损耗补偿
• 跳变时间 < 5 ps，均方根（RMS）固有随机抖动 < 100 fs
• 提供经过集成和校准的抖动注入，可用于 RJ、PJ1、PJ2、BUJ、sRJ 和 clk/2 接收机容限测试
• 灵活的解决方案，功能可通过软件许可证升级

目标应用：

        M8050A 可帮助工程师设计和表征芯片、器件、收发信机模块、子组件、电路板和系统。 它还可快速测试在服务器、计算、数据中心和通信等行业中使用的、数据速率高达 120 GBd 的串行 I/O 端口。 M8050A BERT 与 Keysight UXR 系列 80 GHz 示波器相结合，可以构成一个完整的 1.6T 接收机和发射机测试解决方案，用于对您的以太网系统进行全面评测。

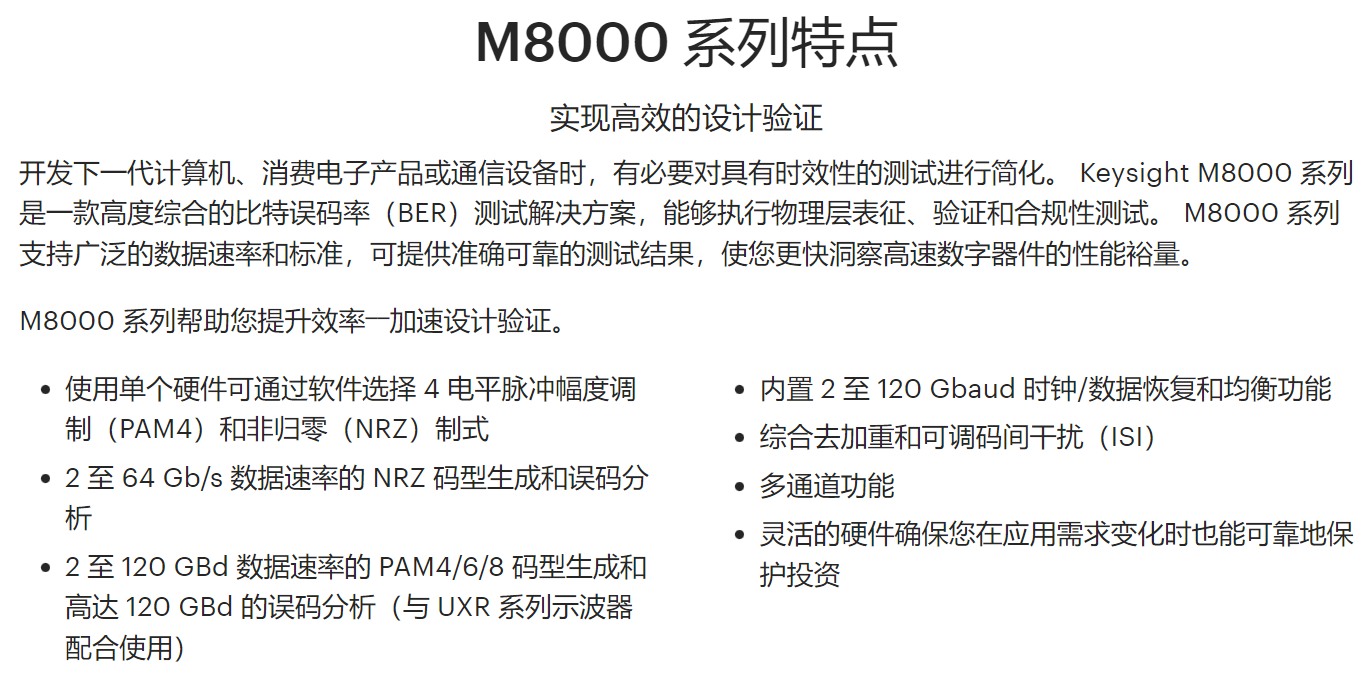

详情请参考：Keysight《M8000系列比特误码率测试仪》
