JTTZ-40大面积PCB双面探针台
JTTZ-40是专为在大面积PCB(印制电路板)上精确表征射频参数的专业工装设备，用于需要正面和背面同时扎针，以实现各种光/电性能测试需求的测试设备。系统包含高稳定性台体、大范围探针座(射频探针定位器)移动平台、专用校准卡盘、易操作的PCB夹持器、高稳定性双CCD成像系统组成;选件丰富，支持带theta调节的定位器基座，支持扩频到110GHz。
JTTZ-40大面积PCB双面探针台
JTTZ-40是专为在大面积PCB(印制电路板)上精确表征射频参数的专业工装设备，用于需要正面和背面同时扎针，以实现各种光/电性能测试需求的测试设备。系统包含高稳定性台体、大范围探针座(射频探针定位器)移动平台、专用校准卡盘、易操作的PCB夹持器、高稳定性双CCD成像系统组成;选件丰富，支持带theta调节的定位器基座，支持扩频到110GHz。

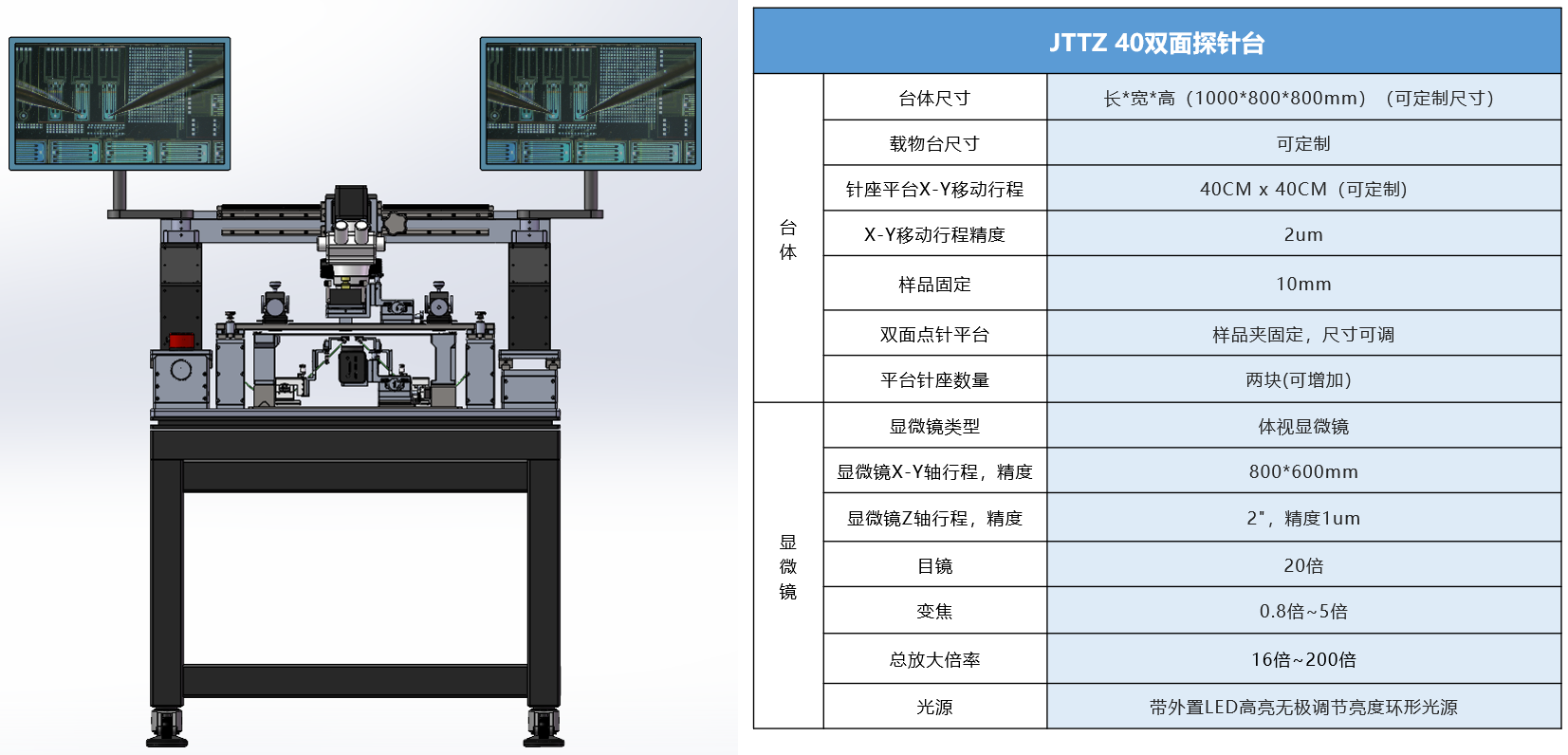

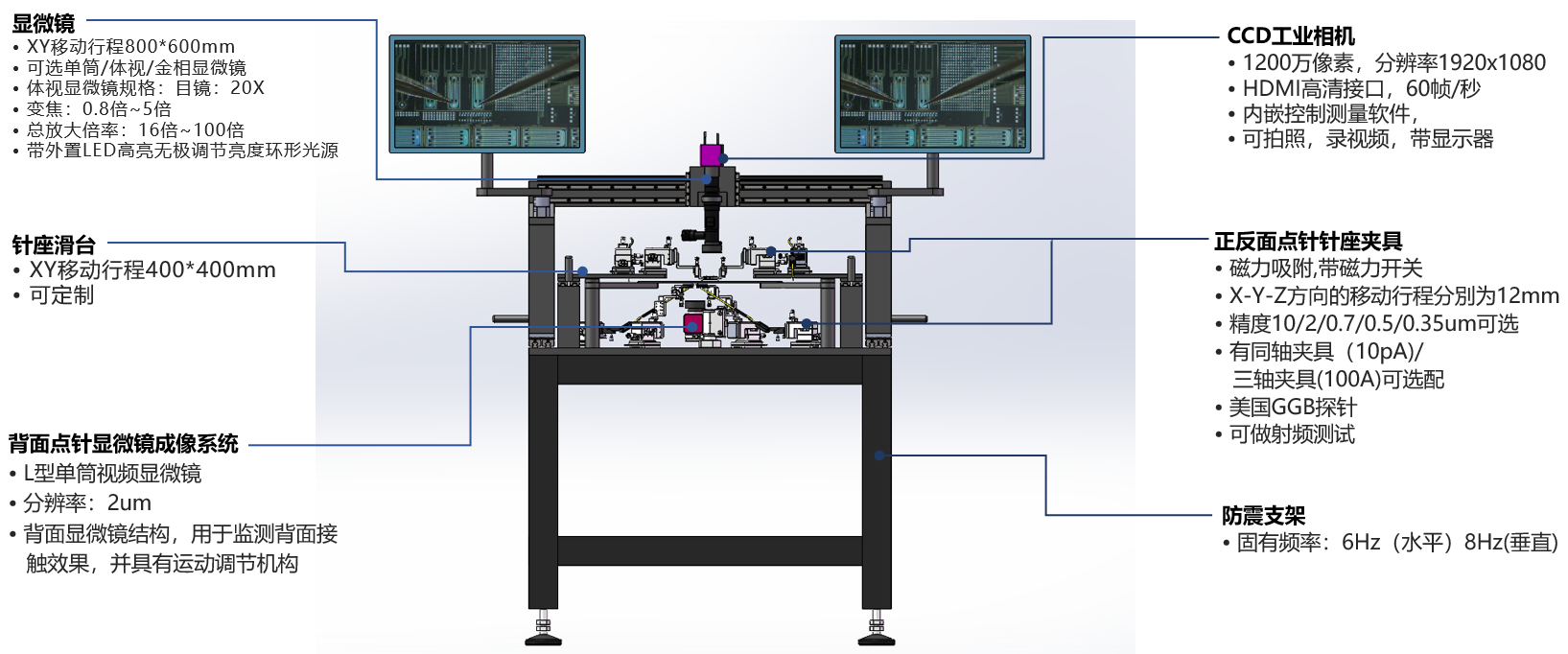

整体结构
小尺寸PCB双面探针台
气动升降平台升起为双平台，落下可做单平台使用
