带状线谐振器法材料测试方案
用于均匀的低损耗片状材料（如塑料、复合材料、陶瓷或者 PCB 板 材等）的复介电常数测量，采用带状线谐振器可以覆盖 1-18GHz 频 率范围。
本测试系统符合 IPC 2.5.5.5C 标准和国军标 GB/T12636- 90，测试电场方向为垂直于片状材料表面方向。
用于均匀的低损耗片状材料（如塑料、复合材料、陶瓷或者 PCB 板 材等）的复介电常数测量，采用带状线谐振器可以覆盖 1-18GHz 频 率范围。
本测试系统符合 IPC 2.5.5.5C 标准和国军标 GB/T12636- 90，测试电场方向为垂直于片状材料表面方向。
系统概述

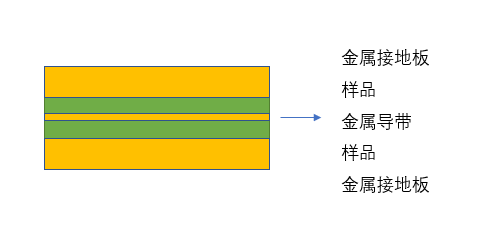

通过在两块相同的长方形片状材料中间压入金属导带，从而形成带状线（如下图所示），带状线谐振器法的工作模式是TEM00n，在宽频段范围内形成多个谐振点，实现宽频段多频点测试。其测试结果为电场垂直于被测样品表面的介电常数和介电损耗。

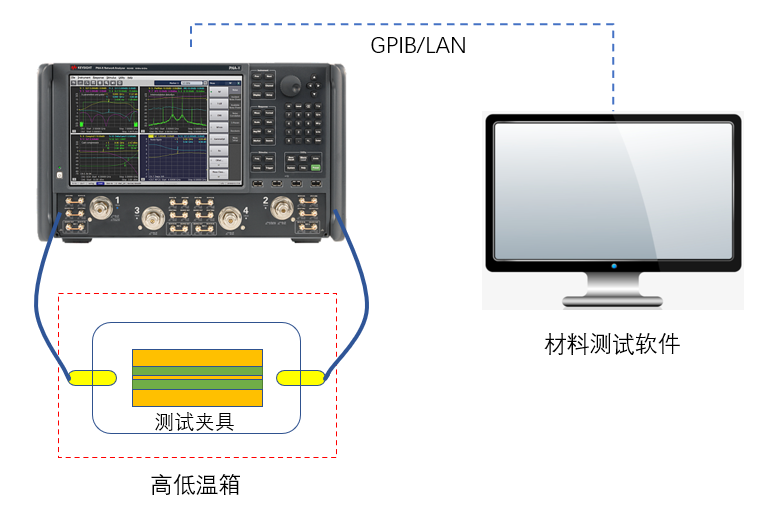

配置Keysight的网络分析仪，通过测量该带状谐振器的谐振频率和无载品质因数，从而可以计算得到介质的介电常数和介质的损耗角正切。
该方案能够支持高低温测试，将测试夹具至于高低温环境箱中，从而可以测试不同温度下材料的介电常数结果。

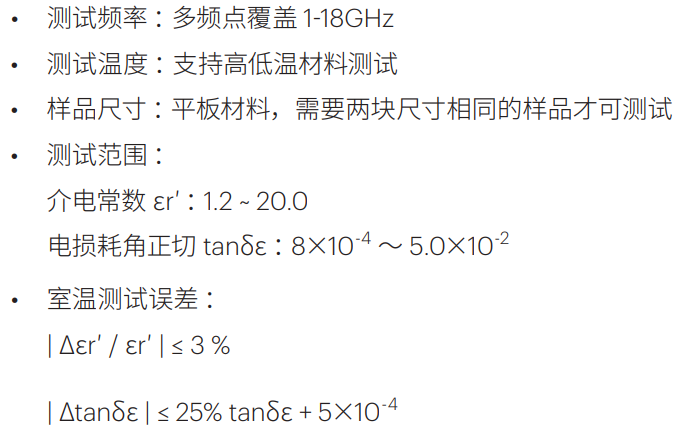

系统特性
系统软件及报表截图

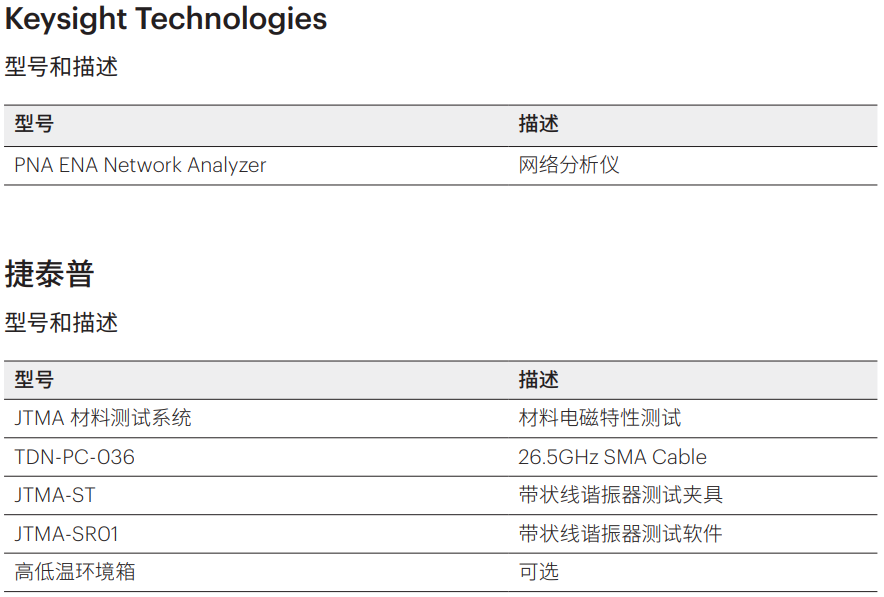

订购信息
